激光在每次接觸新設備,或者進行新的實驗時,第一步一定是調焦,只有自己找到焦平面,才能正確的確定其他工藝參數如離焦量、功率、速度等,做到心中有數。在現場調試,第一件事也是定焦,如果焦點不對,直接導致后續缺陷,改進方向無從談起,甚至走向錯誤方向,所以找到焦平面是工藝調試、打樣、實驗第一要?jiǎng)?wù)。

激光焊接調試——定焦點

定焦原理如下:

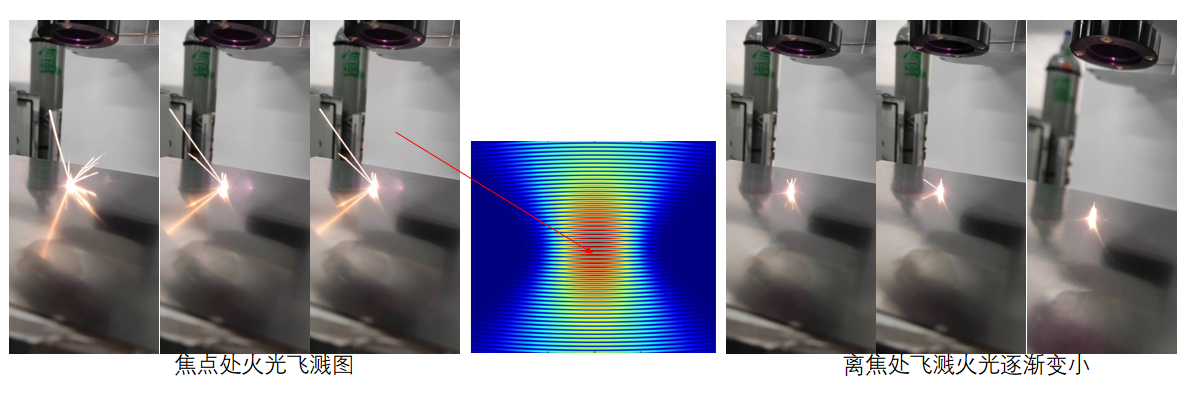

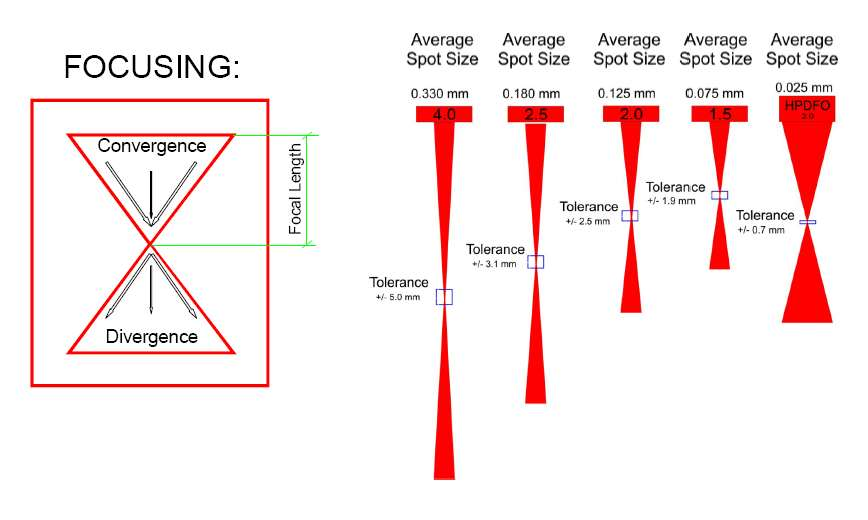

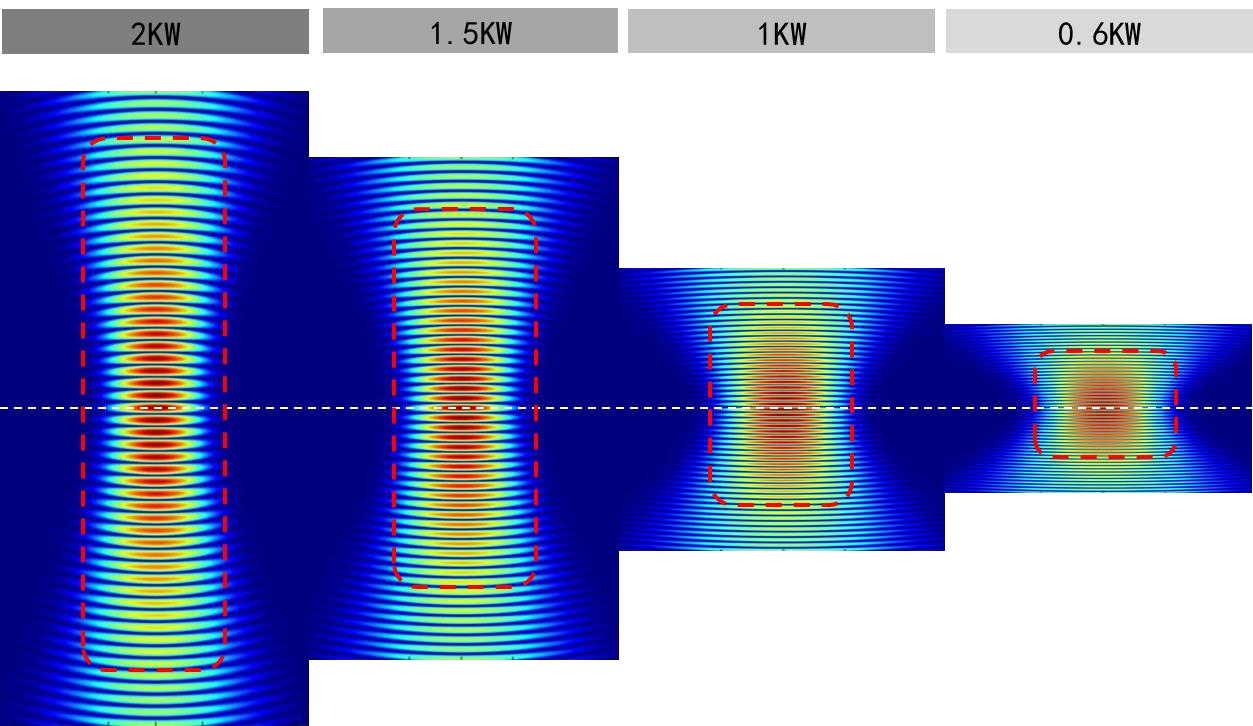

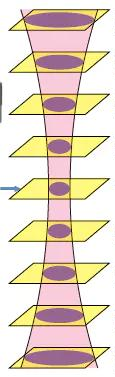

首先激光束能量并非均勻分布,由于聚焦鏡左右,呈現一個沙漏狀,在束腰位置,能量最集中,最強,也就是焦點所在平面位置。如圖1、2所示,不同能量的激光束的焦深特征不同,同時振鏡和單模、多模激光器也有所不同,主要體現在能力空間分布上,有些比較緊湊,有些比較細長(瑞利長度不同),但能量都圍繞焦點位置對稱分布。

激光焊接調試——定焦點

激光焊接調試——定焦點

所以找焦點的依據就在于去感知能量變化,一般用小功率,200-500W左右,通過一定方式,在激光方向找到兩個焊接現象(聲光電)對稱分布的位置坐標,求個中值,即為焦平面位置,如圖所示:材料表面對激光單位能量密度極為敏感,一旦低于某個閾值就不會有反應。這就簡單了,我們只要在激光方向找到如圖1、2兩個位置,在距離焦點兩個方向同樣位置應該有同樣的聲音、火花、飛濺現象,以此來確定焦點就在這兩個位置中間。

激光焊接調試——定焦點


波形設置:

1、焊接模式選擇QCW模式。

2、最大功率設置為0.3左右,功率不要設置過大。

3、 波形脈寬設置為第一段0.1毫秒,功率100%,第二段2.5毫秒,功率100%。脈寬不能設置過長。

4、頻率設置為1~1.5,頻率不要設置過高。

5、開始調焦

針對不同的激光束有不同的定焦方法,總的來說分為三步。

第一種:打斜線法:

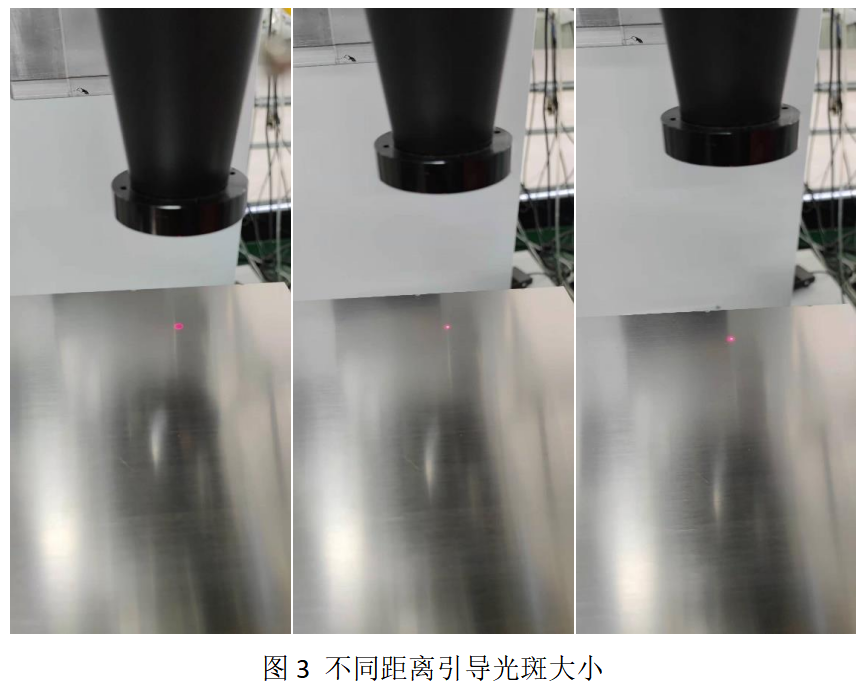

1、先通過引導光斑確定焦平面大概范圍,找引導光斑最亮最小點確定為初步實驗焦點;

激光焊接調試——定焦點

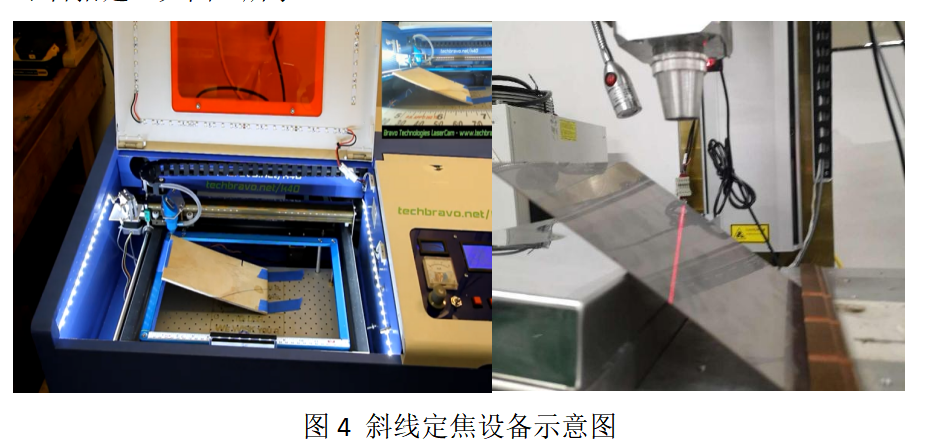

2、平臺搭建,如圖4所示

激光焊接調試——定焦點

2、打斜線注意事項

(1) 一般用鋼板,半導體500W以內,光纖300W左右即可;速度上可以設置80-200mm

(2) 鋼板斜面角度越大越好,盡量在45-60度左右,中點定在引導光斑最小最亮的粗定位焦點位置;

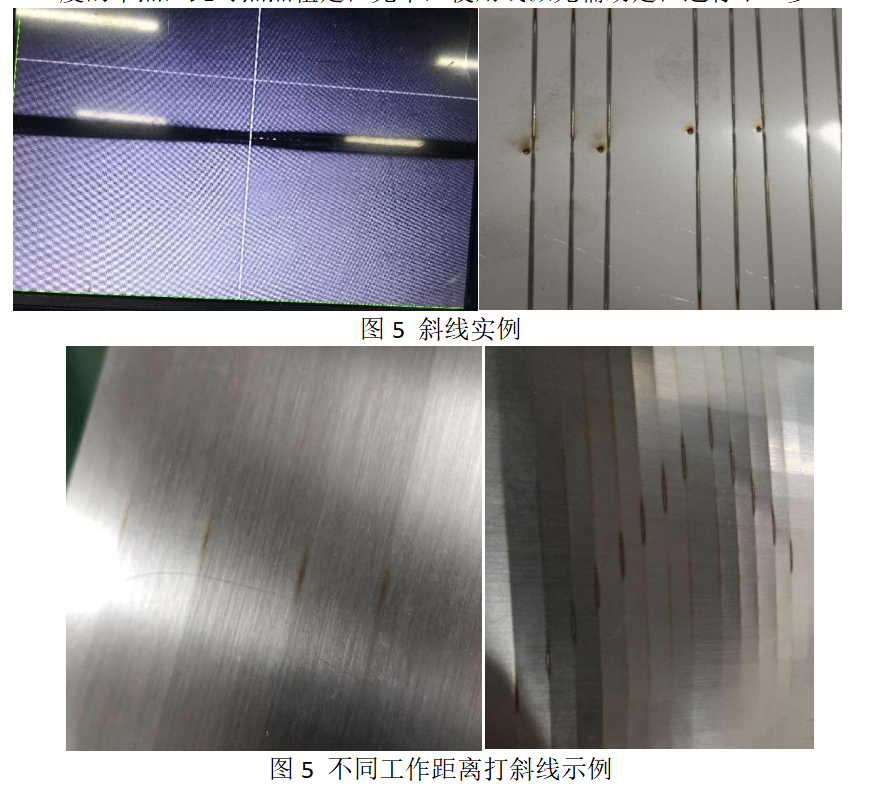

(3) 然后開始打線,打線要達到什么效果?理論上這個線會在焦點左右對稱分布,軌跡有個從大到小再變大、或者從小變大再變小的變化過程;

(4) 半導體找最細點,鋼板在焦點位置還會發白有明顯的顏色特征,也可以作為定位焦點依據;

(5) 其次光纖盡量控制背面微透,在焦點位置微透,說明焦點在背面微透長度的中點,此時焦點粗定位完畢,使用線激光輔助定位進行下一步。

激光焊接調試——定焦點

激光焊接調試——定焦點

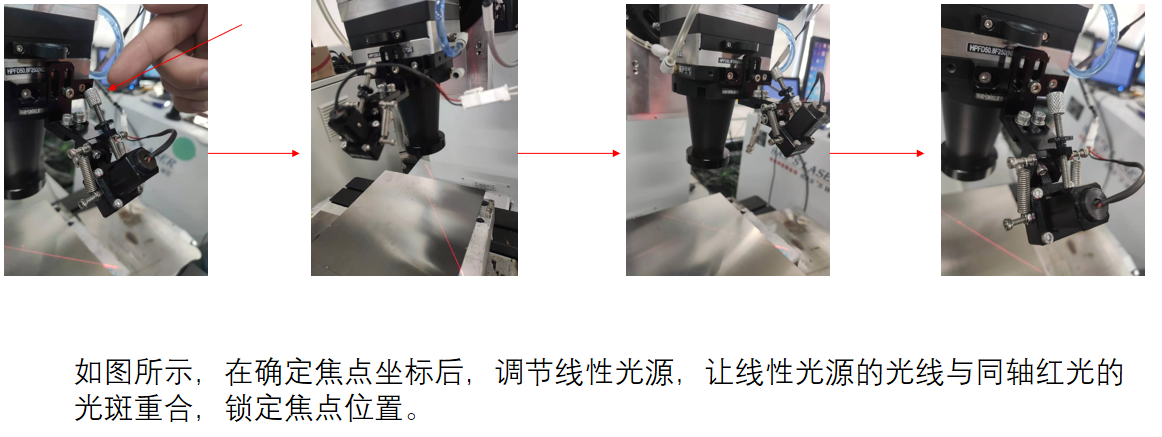

3、下一步放平工件,把線激光調到和焦點引導光斑重合,即為定位焦點,然后進行最后一步焦平面驗證:即打點法,也是第二種方法

(1) 通過打脈沖點的方式進行驗證,原理:是在焦點位置飛濺火花,聲音特征明顯,在焦點上下限有一個分界點,聲音和飛濺、火花明顯不一樣的點,記錄焦點上下限,中點即為焦點,

(2) 再調節線激光重合,焦點既定位完畢,誤差在0.5mm以內。務必重復實驗定位,提高精度,避免單次導致的系統誤差。

激光焊接調試——定焦點

打點法也分多種,每個廠商會有不同的使用習慣:適用于焦深較大的,光斑大小在Z軸方向變化較大的光纖激光,通過打一排點,看鋼板表面的點的變化趨勢,每次調節Z軸變化0.5mm,打在鋼板上的印記由大到小,再由小變大的過程,最小的點即為焦點。

有些通過在相紙上打點,一般用小功率,看相紙燒蝕點的大小來判斷焦點,燒蝕點由大到小再變大,最小即為焦點,這個誤差比較大,一般在0.5-1mm左右;

還有在鋼板上打點,動Z軸高度,間隔0.5mm打一個點,通過顯微鏡,放大觀察,最小點即為焦點,這個一般要間距大一點,10mm左右,不然鋼板發熱,也會影響鋼板對激光的吸收率,會導致誤差,這種精度也在0.5-1mm之間;

激光焊接調試——定焦點

激光焊接調試——定焦點

激光焊接調試——定焦點

還有就是上面說的靠聲音、飛濺、火花,每個人根據各自的習慣和對這些特征的靈敏度來選擇信號,每次寸動0.2-0.5mm,觀察目標信號的變化,一般采取火花從無到有或者聲音從無到有、飛濺從無到有,這個界限定為上邊界,再找下邊界,火花從有到無、飛濺從有到無、聲音從有到無,來定下邊界,再取個中間值即為焦平面。

這里要注意打點較多,一般是有專門打點的式樣,一般直接用美工刀片,酒精擦去油污使用。注意打點位置不要重合,不然表面粗糙度,溫度都會影響吸收率,影響特征信號異常導致誤判;還有注意打點間距大一點,防止刀片變形翹曲造成誤判;多次求平均值,平滑誤差,這么搞一般能夠把精度控制在0.3mm內。

打點過程一定要戴護目鏡,防止強光、飛濺傷眼。

第三種打螺旋線,主要使用在振鏡上。主要是振鏡脈沖打點,特征不太明顯,速度太快,所以采用螺旋線,原理同上,找兩個臨界點取中值
